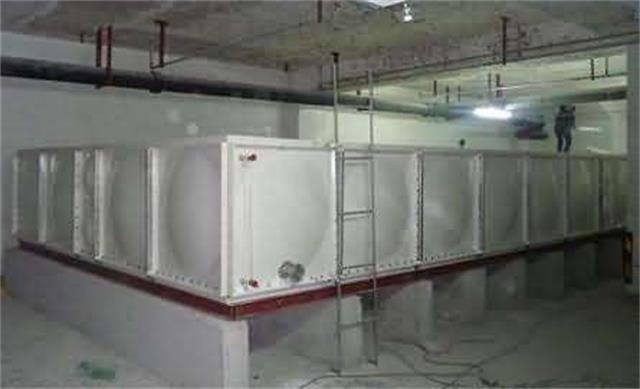

一、玻璃钢水箱执行标准
中华人民共和国建材行业标准玻璃纤维增强塑料水箱JC658.1-2003
二、玻璃钢水箱的原材料要求
1、单板材料为适合于玻璃钢水箱生产的不饱和聚酯树脂，树脂的性能指标应符合GB8237的规定，卫生指标符合GB13115规定。
2、单板增强材料为无碱无捻玻璃纤维纱及其制品，有关性能符合JC/T277以及JC/T281的规定。
3、辅助材料辅助材料所用的交联剂、引发剂、增料等必须符合GB9685中的规定。
4、附件材料
4.1人孔盖可直接压制或由单板加工而成，如另外制作，所用基体材料必须符合GB8237、GB13115的规定，增强材料应满足JC/T277以及JC/T281的规定4.2密封材料应为无毒，对水质无污染、并能承受使用过程中的温度变化4.3螺栓、螺母应电镀或进行其他表面防腐处理。4.4水箱内部支撑件可为不锈钢，食品级玻璃钢、聚氯乙烯或经过耐腐无毒材料涂装的低碳钢，外部支撑件为电镀低碳钢。4.5水箱底座槽钢应电镀或进行其他表面防腐处理。
三、玻璃钢单板材料的技术质量要求
1、外观
单板内外表面应无下表所列的可见缺陷：可见缺陷说明
针孔表面上出现的针孔浸渍不良纤维未被树脂浸透伤痕断裂、裂纹、擦伤
外观粗糙尖的凸起或纤维裸露气泡由空气积聚形成的表面鼓泡
2、外观尺寸
单板外观尺寸极限偏差值不应大于其公称尺寸的0.3%。单板顶出痕凸出不大于0.5mm，凹入不大于1.0mm。
3、表面应光滑平整，不允许纤维裸露，不允许有明显气泡。水箱外表面有均匀胶衣层，表面光滑无裂纹，不允许有明显伤痕，色调均匀，外表面缺陷允许修补，但修补后的颜色应保持一致。水箱边缘应整齐，厚度均匀，无分层，加工断面应加封树脂。
4、理化性能
单板理化性能应符合下表规定：
项目性能指标
拉伸强度MPa≥160弯曲强度MPa≥100弯曲模量GPa≥7.0巴氏硬度≥160
吸收率%≤1.0
玻璃纤维含量%≥25
四、玻璃钢水箱性能应符合下表要求：装满水后，无渗漏 ；装满水后，侧壁大变形不得超过水箱高度的1.0%，底部中心大 变形不得超过10mm。
